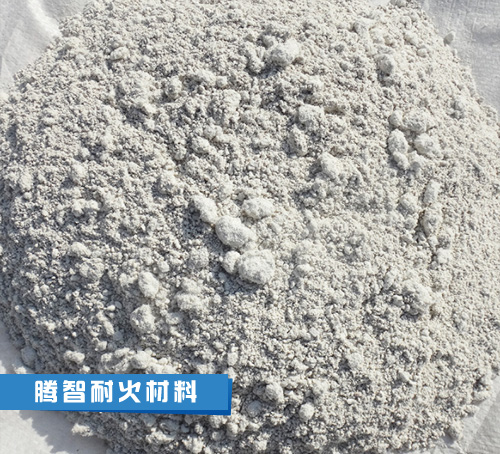

是用于保护钢结构厂房在遇到火灾下，短时间不会受到火势影响发生变形、弯曲或垮塌的一种新型防火材料，防火涂料应不含石棉，不用苯类溶剂稀释，在施工干燥后没有刺激性气味，不腐蚀钢材的同时在预定使用期内保持稳定，防火涂料主要分为两种超薄型和厚型。
性能参数：
　　主要性能指标（依据GB14907-2002）和钢结构防火涂料应用技术规范CECS24：90
　　外观与颜色：涂层干燥后、外观与颜色同样品相比应无明显差别；
　　在容器中的状态：经搅拌后呈均匀细腻状态，无结块；
　　表干时间：≤8小时；
　　初期干燥看裂性：未出现裂纹；
　　粘接强度／Mpa：≥0.15；
　　耐水性（h）：≥24h，涂层无开裂、刷落、其泡现象；
　　耐冻融循环性／次：≥15次，抗振性/扰曲L/200涂层无开裂、刷落、其泡现象。
　　耐火极限/超薄型0.5-2小时  厚型1-3小时。

施工及贮运：
　　1、施工前应按要求对钢结构进行除锈，清除其表面的灰尘和油污，并预涂环氧类防锈底漆。
　　2、涂料施工前应充分搅拌均匀。
　　3、施工在-10℃以上进行。手工涂刷和机械喷涂均可，每遍厚度在0.3mm左右为宜，待涂层表干后方下一次涂刷，直至规定厚度：
注意事项：
　　1、本涂料系溶剂涂料，施工应在通风良好的环境条件下进行，涂料在贮运中以及在施工中涂层未干时，现场应禁止明火，防止机械碰撞。
　　2、构件表面结露或空气湿度超过90％时不应施工，施工环境温度宜保持在5-38°，空气流通的状态下，由专门人员施工或技术人员指导施工。
　　3、国内现有的超薄型钢防火涂料品种均是室内钢结构防火涂料，如露天环境的钢结构一定要选用超薄型防火涂料进行保护时，应在其涂层表面作防护等处理。
　　4、用于保护钢结构的涂料须具有国家检测机构的耐火极限检测报告及厂家的生产许可证和产品合格证。
